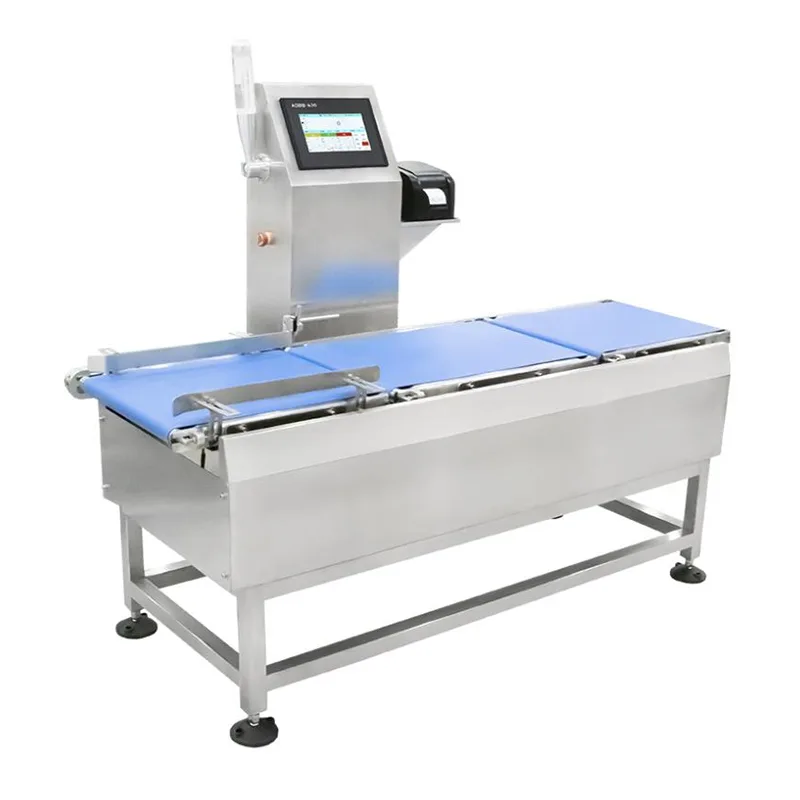

বুদ্ধিমান উচ্চ গতির চেকওয়েগার

ইন্টেলিজেন্ট হাই-স্পিড চেকওয়েগার হল একটি কমপ্যাক্ট ইনলাইন ওয়েইং সিস্টেম যা জিয়াংসু জুটিয়ান ওয়েইং ইকুইপমেন্ট কোং, লিমিটেড দ্বারা তৈরি করা হয়েছে ছোট, লাইটওয়েট প্যাকেজ করা পণ্যের গতিশীল ওজন পরিদর্শনের জন্য। এটি প্রোডাকশন লাইনে উচ্চ থ্রুপুটে কাজ করার জন্য ডিজাইন করা হয়েছে যেখানে স্বতন্ত্র পণ্যের ওজন কয়েক গ্রাম থেকে কয়েক কিলোগ্রাম পর্যন্ত হয় এবং যেখানে সহনশীলতার বাইরে থাকা আইটেমগুলিকে লাইন চক্রকে বাধা না দিয়ে চিহ্নিত করতে হবে এবং অপসারণ করতে হবে।

কনভেয়র ট্রানজিটের সময় সরঞ্জামগুলি ওজনের রিডিং ক্যাপচার করে, ডিজিটাল ফিল্টারিং চেইনের মাধ্যমে প্রতিটি পরিমাপ প্রক্রিয়া করে এবং অ-সঙ্গতিপূর্ণ আইটেমগুলির জন্য একটি বায়ুসংক্রান্ত বা যান্ত্রিক প্রত্যাখ্যান প্রক্রিয়া ট্রিগার করে। সমস্ত ওজন ইভেন্ট টাইমস্ট্যাম্প করা হয় এবং ট্রেসেবিলিটির জন্য লগ করা হয়।

প্রযুক্তিগত বিশেষ উল্লেখ

কর্মক্ষমতা নোট:নির্ভুলতা এবং থ্রুপুট পণ্যের মাত্রা, প্যাকেজিং উপাদান এবং লাইন স্থায়িত্ব দ্বারা প্রভাবিত হয়। উপরের স্পেসিফিকেশন প্রতিনিধি পণ্যের সাথে নিয়ন্ত্রিত কারখানা পরীক্ষার উপর ভিত্তি করে। অন-সাইট কমিশনিং উৎপাদন অবস্থার অধীনে প্রকৃত কর্মক্ষমতা যাচাই করে।

জিয়াংসু জুটিয়ান ওয়েইং ইকুইপমেন্ট কোং, লিমিটেড ISO9001 প্রত্যয়িত। কোম্পানির 919 R&D সেন্টার 68টি জাতীয় পেটেন্ট এবং 20টি সফ্টওয়্যার কপিরাইট তৈরি করেছে যা ওজন করার যন্ত্র, গতিশীল অ্যালগরিদম এবং স্বয়ংক্রিয় চেকওয়েইং সিস্টেমের সাথে সম্পর্কিত। পণ্যগুলি সিই প্রত্যয়িত এবং দুটি উত্পাদন সুবিধাগুলিতে উত্পাদিত হয়।

সিস্টেম আর্কিটেকচার এবং মূল উপাদান

চেকওয়েগারে তিনটি সমন্বিত বিভাগ রয়েছে: ইনফিড কনভেয়র, ওয়েইং জোন এবং রিজেক্ট স্টেশনের সাথে আউটফিড। ইনফিড কনভেয়র স্পেস করে এবং পণ্যগুলিকে ওজন জোনে প্রবেশ করার আগে একটি স্থিতিশীল বেগে ত্বরান্বিত করে। ওজন পরিবাহক ড্রাইভ বিভাগ থেকে যান্ত্রিকভাবে বিচ্ছিন্ন একটি স্ট্রেন গেজ লোড সেল সমাবেশে মাউন্ট করা হয়। একটি ফটোইলেকট্রিক সেন্সর পণ্যের প্রবেশ সনাক্ত করে এবং ওজন ক্যাপচার ক্রম ট্রিগার করে। ওজন করার পরে, পণ্যগুলি আউটফিডে চলে যায় যেখানে একটি বায়ুসংক্রান্ত পুশার অ-সঙ্গতিপূর্ণ আইটেমগুলিকে প্রত্যাখ্যান বিন বা পৃথক পরিবাহকের মধ্যে সরিয়ে দেয়। সুনির্দিষ্ট ইজেকশন নিশ্চিত করতে পণ্যের ট্র্যাক করা অবস্থান ব্যবহার করে পুশার অ্যাকচুয়েশনের সময় করা হয়।

লোড সেলগুলি লক্ষ্য ওজন পরিসীমা এবং রেজোলিউশন প্রয়োজনীয়তার জন্য নির্বাচন করা হয়। টাচস্ক্রিন কন্ট্রোলার পণ্য-নির্দিষ্ট পরামিতি সংরক্ষণ করে—লক্ষ্যের ওজন, উপরের/নিম্ন সীমা, পরিবাহকের গতি এবং বিলম্ব প্রত্যাখ্যান—এবং পাসের হার, গণনা প্রত্যাখ্যান এবং ওজন বন্টন হিস্টোগ্রাম সহ রিয়েল-টাইম উৎপাদন পরিসংখ্যান প্রদর্শন করে।

রিয়েল-টাইম ডেটা প্রসেসিং এবং যোগাযোগ

ওজন সংকেত উচ্চ ফ্রিকোয়েন্সিতে নমুনা করা হয় এবং একটি ডিজিটাল ফিল্টারিং অ্যালগরিদম দ্বারা প্রক্রিয়া করা হয় যা যান্ত্রিক কম্পন এবং বেল্ট শব্দের জন্য ক্ষতিপূরণ দেয়। প্রক্রিয়াকৃত ওজন মান সঞ্চিত সহনশীলতা সীমার সাথে তুলনা করা হয়। সিস্টেমের সিদ্ধান্ত (পাস/ফেল) এবং পরিমাপ করা ওজন আউটফিড কন্ট্রোলারে বাছাই সম্পাদনের জন্য প্রেরণ করা হয়।

সমস্ত ওজন রেকর্ড টাইমস্ট্যাম্প করা হয় এবং CSV ফর্ম্যাটে USB এর মাধ্যমে রপ্তানি করা যেতে পারে। কমিউনিকেশন ইন্টারফেস (ইথারনেট, RS232, RS485) MES, SCADA, বা ERP প্ল্যাটফর্মের সাথে ডেটা ইন্টিগ্রেশন সমর্থন করে। সিস্টেমটি হোস্ট সিস্টেমের প্রয়োজনীয়তার উপর ভিত্তি করে ক্রমাগত, চাহিদা অনুযায়ী বা প্রতিটি পরিদর্শন চক্রের পরে ডেটা আউটপুট করার জন্য কনফিগার করা যেতে পারে।

ক্রমাঙ্কন এবং রুটিন রক্ষণাবেক্ষণ

সার্টিফাইড টেস্ট ওয়েট ব্যবহার করে টাচস্ক্রিন ইন্টারফেসের মাধ্যমে ক্রমাঙ্কন করা হয়। উভয় একক-পয়েন্ট এবং মাল্টি-পয়েন্ট ক্রমাঙ্কন রুটিন উপলব্ধ। নির্দেশিত পদ্ধতি অপারেটর ত্রুটি কমিয়ে দেয় এবং বিচ্ছিন্ন করার প্রয়োজন হয় না।

রুটিন রক্ষণাবেক্ষণ সময়সূচী:
দৈনিক:ওজন প্ল্যাটফর্ম এবং পরিবাহক বেল্ট পৃষ্ঠ পরিষ্কার; সেন্সর তারের সংযোগ যাচাই.
সাপ্তাহিক:পরিবাহক বেল্ট টান এবং প্রান্তিককরণ পরিদর্শন; বায়ুসংক্রান্ত সিস্টেম চাপ (0.6-0.8 MPa) এবং অ্যাকুয়েটর ফাংশন পরীক্ষা করুন।
মাসিক:প্রত্যয়িত ওজনের সাথে নির্ভুলতা যাচাই করা; পরিবাহক bearings পরিদর্শন এবং তৈলাক্তকরণ.
সাধারণ সমস্যা সমাধান:ওজন প্রবাহ সেন্সর ওভারলোড বা ক্ষতিগ্রস্ত লোড সেল নির্দেশ করতে পারে; প্রত্যাখ্যান ব্যর্থতা প্রায়ই বায়ুচাপ ড্রপ বা মিসলাইনড পুশারের সাথে সম্পর্কিত। সাধারণ পরিধানের আইটেমগুলির খুচরা যন্ত্রাংশ (বেল্ট, ফিল্টার, সেন্সর) দ্রুত প্রতিস্থাপনের জন্য তালিকায় রক্ষণাবেক্ষণ করা হয়।

সাধারণ পণ্য এবং পরিদর্শন দৃশ্যকল্প

FAQ (প্রায়শই জিজ্ঞাসিত প্রশ্ন)

সিস্টেম নির্ভরযোগ্যভাবে পরিদর্শন করতে পারে সর্বনিম্ন পণ্য ওজন কত?
নির্দিষ্ট ওজন পরিসীমা 5 গ্রাম থেকে শুরু হয়। খুব হালকা ওজনের পণ্যগুলির নির্ভরযোগ্য গতিশীল পরিদর্শন পণ্যের আকার, মাধ্যাকর্ষণ কেন্দ্র এবং পরিবাহকের গতির উপর নির্ভর করে। ইঞ্জিনিয়ারিং পর্যালোচনার সময় 5 গ্রাম এর কম পণ্যগুলি কেস-বাই-কেস ভিত্তিতে মূল্যায়ন করা যেতে পারে।

কিভাবে বায়ুসংক্রান্ত প্রত্যাখ্যান প্রক্রিয়া সংলগ্ন পণ্য ক্ষতি না করে সুনির্দিষ্ট অপসারণ নিশ্চিত করে?
প্রত্যাখ্যানের সময়টি ফটোইলেকট্রিক সেন্সর থেকে পরিবাহকের গতি এবং পণ্যের অবস্থান ট্র্যাকিংয়ের উপর ভিত্তি করে। নন-কনফর্মিং পণ্যটি পুশারের কাছে পৌঁছানোর সঠিক মুহূর্তটি নিয়ন্ত্রক গণনা করে এবং একটি সংজ্ঞায়িত স্ট্রোকের জন্য বায়ুসংক্রান্ত সিলিন্ডার সক্রিয় করে। পণ্য থেকে পণ্যের ব্যবধান অবশ্যই পর্যাপ্ত হতে হবে যাতে পুশার পরবর্তী পণ্যটি আসার আগে প্রত্যাহার করতে পারে। সিস্টেম কনফিগারেশনের সময় ন্যূনতম ব্যবধান নির্ধারণ করা হয়।

উচ্চ থ্রুপুটে কীভাবে নির্ভুলতা বজায় রাখা হয়?
ডিজিটাল ফিল্টারিং অ্যালগরিদম উচ্চ গতিতে উপলব্ধ সংক্ষিপ্ত পরিমাপ উইন্ডো থেকে একটি স্থিতিশীল ওজন মান বের করে। ওজন পরিবাহকের যান্ত্রিক বিচ্ছিন্নতা কম্পন সংক্রমণ হ্রাস করে। খুব উচ্চ-গতির অ্যাপ্লিকেশনের জন্য, থ্রুপুট এবং নির্ভুলতার মধ্যে ট্রেড-অফ সিস্টেম স্পেসিফিকেশনের সময় আলোচনা করা হয় এবং গ্রাহক পণ্যের নমুনাগুলির সাথে গতিশীল পরীক্ষার মাধ্যমে অর্জনযোগ্য নির্ভুলতা নিশ্চিত করা হয়।

চেকওয়েগার কি এমন পণ্যগুলি পরিচালনা করতে পারে যা নীচের দিকে কঠোরভাবে সমতল নয়?
অমসৃণ বা নমনীয় বেস সহ পণ্যগুলি গতিশীল ওজনের সময় বর্ধিত ওজনের তারতম্য প্রদর্শন করতে পারে। কাস্টম বেল্ট উপকরণ, গাইড রেল, বা পণ্য-নির্দিষ্ট বাহক ট্রানজিট সময় আইটেম স্থিতিশীল বিবেচনা করা যেতে পারে. অতিরিক্ত ফিক্সচারিং প্রয়োজন কিনা তা নির্ধারণ করতে প্রকৌশল পর্বের সময় পণ্যের নমুনাগুলি সাধারণত পরীক্ষা করা হয়।

বিভিন্ন পণ্যের মধ্যে স্যুইচ করার পদ্ধতি কি?
পণ্যের পরামিতিগুলি—লক্ষ্য ওজন, সহনশীলতার সীমা, পরিবাহকের গতি এবং প্রত্যাখ্যান সেটিংস — টাচস্ক্রিন কন্ট্রোলারে নামযুক্ত প্রিসেট হিসাবে সংরক্ষণ করা হয়। অপারেটর মেনু থেকে পছন্দসই পণ্য নির্বাচন করে, এবং সমস্ত পরামিতি স্বয়ংক্রিয়ভাবে লোড হয়। একই আকার এবং ওজন শ্রেণীর মধ্যে পণ্যগুলির জন্য কোন যান্ত্রিক সমন্বয় প্রয়োজন হয় না। পরিবর্তনের পরে রেফারেন্স ওজন সহ একটি ক্রমাঙ্কন পরীক্ষা করার পরামর্শ দেওয়া হয়।
