বুদ্ধিমান অনলাইন চেকওয়েগার

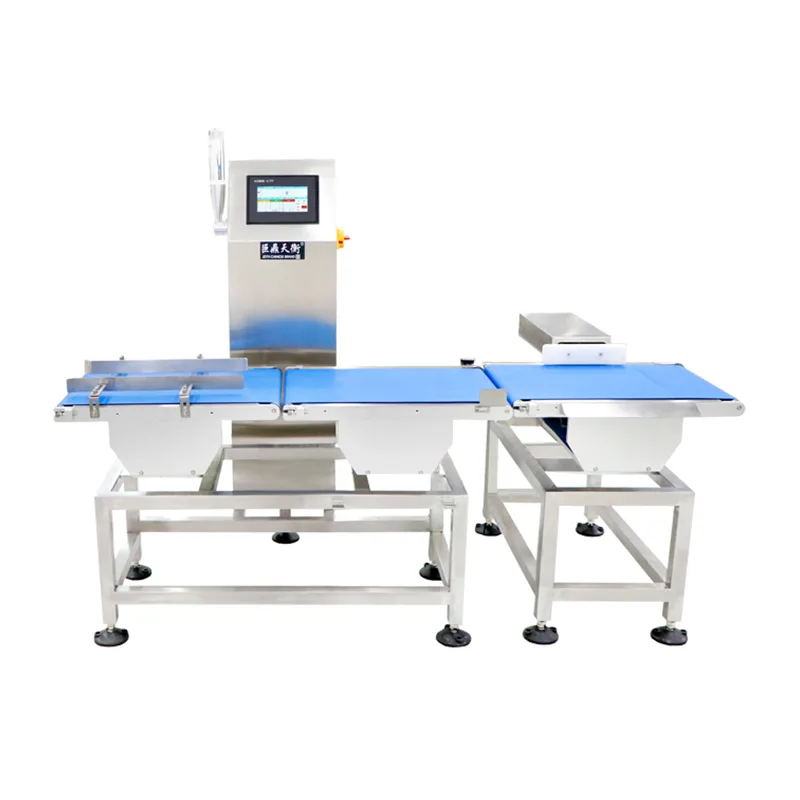

A30 ইন্টেলিজেন্ট অনলাইন চেকওয়েগার হল একটি উচ্চ-গতির বেল্ট চেকওয়েইং সিস্টেম যা জিয়াংসু জুটিয়ান ওয়েইং ইকুইপমেন্ট কোং লিমিটেড দ্বারা তৈরি করা হয়েছে। এটি একটি এমবেডেড লিনাক্স কন্ট্রোল প্ল্যাটফর্মে নির্মিত এবং উত্পাদন এবং প্যাকেজিং লাইনে ক্রমাগত, ইন-মোশন ওজন পরিদর্শনের জন্য ডিজাইন করা হয়েছে। পণ্যগুলি একটি লোড সেল-ইন্টিগ্রেটেড কনভেয়র বিভাগের উপর দিয়ে যাওয়ার সময় সিস্টেমটি ওজনের রিডিং ক্যাপচার করে, সঞ্চিত প্যারামিটারের সাথে প্রতিটি রিডিংকে তুলনা করে এবং পাস/ফেল ফলাফলের উপর ভিত্তি করে একটি কনফিগারযোগ্য আউটপুট ট্রিগার করে- সবই বিদ্যমান লাইনের গতি বা পণ্যের ব্যবধান পরিবর্তন না করে।

একটি এমবেডেড লিনাক্স অপারেটিং সিস্টেমের ব্যবহার ওজন সংকেত প্রক্রিয়াকরণ, টাচস্ক্রিন ব্যবহারকারী ইন্টারফেস পরিচালনা, ডেটা লগিং এবং যোগাযোগের জন্য একটি রিয়েল-টাইম মাল্টিটাস্কিং পরিবেশ প্রদান করে। এই আর্কিটেকচারটি যোগাযোগ প্রোটোকল, ডেটা ফরম্যাট এবং পেরিফেরাল ইন্টিগ্রেশনগুলিকে মানিয়ে নেওয়ার নমনীয়তা বজায় রেখে সিস্টেমটিকে উচ্চ-গতির পরিদর্শন কাজগুলি পরিচালনা করার অনুমতি দেয়।

সিস্টেম আর্কিটেকচার এবং সিগন্যাল প্রসেসিং চেইন

ইন্টেলিজেন্ট অনলাইন চেকওয়েগার চারটি কার্যকরী বিভাগ নিয়ে গঠিত: ইনফিড কনভেয়র, ওয়েইং কনভেয়র, আউটফিড কনভেয়র এবং লিনাক্স-ভিত্তিক কন্ট্রোল ইউনিট। সংকেত চেইন নিম্নলিখিত হিসাবে কাজ করে:

1. পণ্য সনাক্তকরণ এবং ট্রিগারিং:ইনফিড-টু-ওয়েইং ট্রানজিশনে অবস্থিত একটি ফটোইলেকট্রিক সেন্সর একটি আগত পণ্যের অগ্রবর্তী প্রান্ত সনাক্ত করে। সেন্সর সংকেতটি নিয়ামকের ডিজিটাল ইনপুটে রুট করা হয়, যা একটি পূর্ব-কনফিগার করা বিলম্ব এবং পণ্যের দৈর্ঘ্যের উপর ভিত্তি করে ওজন ক্যাপচার ক্রম শুরু করে।

2. ওজন সংকেত অধিগ্রহণ:ওজন পরিবাহক একটি স্ট্রেন গেজ লোড সেল সমাবেশে মাউন্ট করা হয় যান্ত্রিকভাবে ড্রাইভ মোটর এবং সংলগ্ন পরিবাহক থেকে বিচ্ছিন্ন। কন্ট্রোলারের উচ্চ-গতির ADC মডিউল দ্বারা এনালগ ওজন সংকেতকে পরিবর্ধিত, ফিল্টার করা এবং ডিজিটাইজ করা হয়। স্যাম্পলিং রেটগুলি সংক্ষিপ্ত সময়ের মধ্যে একাধিক রিডিং ক্যাপচার করার জন্য কনফিগার করা হয়েছে পণ্যটি সম্পূর্ণরূপে ওজন বিভাগে।

3. ডিজিটাল ফিল্টারিং এবং ওজন গণনা:লিনাক্স সিস্টেম নমুনাকৃত ডেটা স্ট্রীমে ডিজিটাল ফিল্টারিং অ্যালগরিদম প্রয়োগ করে, অবশিষ্ট যান্ত্রিক কম্পন এবং বেল্টের শব্দের জন্য ক্ষতিপূরণ দেয়। প্যারামিটার ডাটাবেসে সংরক্ষিত পণ্যের লক্ষ্য ওজন এবং সহনশীলতা সীমার বিপরীতে একটি স্থিতিশীল ওজনের মান বের করা হয় এবং বাস্তব সময়ে তুলনা করা হয়।

4. সিদ্ধান্ত এবং আউটপুট:তুলনা ফলাফলের উপর ভিত্তি করে সিস্টেমটি পণ্যটিকে পাস বা ব্যর্থ হিসাবে শ্রেণীবদ্ধ করে। ব্যর্থ অবস্থার জন্য, কনফিগারযোগ্য আউটপুট সংকেত একটি শ্রবণযোগ্য অ্যালার্ম, একটি ভিজ্যুয়াল সূচক, একটি পরিবাহক স্টপ, বা একটি প্রত্যাখ্যান প্রক্রিয়া ট্রিগার করতে পারে। সিদ্ধান্তটি আউটফিড বিভাগের মাধ্যমে পণ্যের ট্রানজিট সময়ের মধ্যে কার্যকর করা হয়।

5. ডেটা রেকর্ডিং:টাইমস্ট্যাম্প, পণ্য শনাক্তকারী, পরিমাপ করা ওজন এবং পাস/ফেল স্ট্যাটাস সহ প্রতিটি পরিদর্শন ইভেন্ট অভ্যন্তরীণ সঞ্চয়স্থানে লগ করা হয় এবং CSV ফর্ম্যাটে USB রপ্তানির জন্য উপলব্ধ।

প্রধান প্রযুক্তিগত পরামিতি

যথার্থতা নোট:অর্জনযোগ্য নির্ভুলতা পণ্যের ওজন, মাত্রা, পরিবাহকের গতি এবং পরিবেশগত স্থিতিশীলতার উপর নির্ভর করে। নির্দিষ্টকরণ প্রতিনিধি নমুনা সহ নিয়ন্ত্রিত কারখানার অবস্থার অধীনে যাচাই করা হয় এবং অন-সাইট কমিশনিংয়ের সময় নিশ্চিত করা হয়।

জিয়াংসু জুটিয়ান ওয়েইং ইকুইপমেন্ট কোং, লিমিটেডের ওজন যন্ত্র এবং স্বয়ংক্রিয় সিস্টেমে 20 বছরের বেশি অভিজ্ঞতা রয়েছে। কোম্পানির ISO9001 সার্টিফিকেশন, CE পণ্য সার্টিফিকেশন, 68টি জাতীয় পেটেন্ট এবং 20টি সফটওয়্যার কপিরাইট রয়েছে। 919 R&D সেন্টারের নেতৃত্বে সিস্টেম ডেভেলপমেন্ট সহ মানসম্মত মানের পদ্ধতির অধীনে দুটি সুবিধায় উত্পাদন পরিচালিত হয়।

লিনাক্স এমবেডেড সিস্টেম এবং সফ্টওয়্যার ক্ষমতা

একটি এমবেডেড লিনাক্স প্ল্যাটফর্মের পছন্দ শিল্প চেকওয়েইং অ্যাপ্লিকেশনগুলির সাথে প্রাসঙ্গিক বেশ কয়েকটি কার্যকরী বৈশিষ্ট্য প্রদান করে। রিয়েল-টাইম কার্নেল ওজন সংকেত অধিগ্রহণ এবং সিদ্ধান্তের আউটপুটকে নির্ধারক সময়ের সাথে পরিচালনা করে, এটি নিশ্চিত করে যে পণ্যের ট্রানজিট উইন্ডোর মধ্যে পাস/ফেল সংকেত তৈরি হয়েছে। মাল্টিটাস্কিং আর্কিটেকচার টাচস্ক্রিন ইউজার ইন্টারফেস, ডেটা লগিং এবং নেটওয়ার্ক কমিউনিকেশনকে পরিদর্শন চক্রকে বাধা না দিয়ে একযোগে কাজ করতে দেয়।

ব্যবহারকারী ইন্টারফেস চীনা এবং ইংরেজি উভয় ভাষা প্রদর্শন সমর্থন করে, কাঠামোগত মেনু পৃষ্ঠাগুলির মাধ্যমে প্যারামিটার কনফিগারেশন অ্যাক্সেসযোগ্য। বহু-স্তরের ব্যবহারকারীর অনুমতিগুলি সমালোচনামূলক সেটিংস-যেমন সহনশীলতা সীমা এবং ক্রমাঙ্কন পরামিতিগুলিকে অনুমোদিত কর্মীদের সীমাবদ্ধ করে। সফ্টওয়্যার আপডেটগুলি USB বা নেটওয়ার্ক সংযোগের মাধ্যমে প্রয়োগ করা যেতে পারে, হার্ডওয়্যার পরিবর্তন ছাড়াই ফিল্ড আপগ্রেড করার অনুমতি দেয়৷

সিস্টেমের যোগাযোগ স্ট্যাক স্ট্যান্ডার্ড সিরিয়াল এবং ইথারনেট প্রোটোকল সমর্থন করে। ডাটা আউটপুট ফরম্যাট, ট্রান্সমিশন ব্যবধান, এবং হ্যান্ডশেক পদ্ধতি হোস্ট সিস্টেম যেমন MES, SCADA, বা উদ্ভিদ ডেটা সংগ্রহ সার্ভারের প্রয়োজনীয়তার সাথে মেলে কনফিগারযোগ্য। প্রত্যাখ্যান প্রক্রিয়াগুলির সাথে একীকরণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, বায়ুসংক্রান্ত ভালভ, রিলে বা সূচক স্ট্যাকগুলি চালানোর জন্য I/O আউটপুট কনফিগার করা যেতে পারে।

সাধারণ পরিদর্শন দৃশ্যকল্প

FAQ (প্রায়শই জিজ্ঞাসিত প্রশ্ন)

এমবেডেড লিনাক্স সিস্টেম একটি স্ট্যান্ডার্ড মাইক্রোকন্ট্রোলারের উপর কি সুবিধা প্রদান করে?
লিনাক্স প্ল্যাটফর্ম মাল্টিটাস্কিং ক্ষমতা এবং একটি প্রমিত সফ্টওয়্যার পরিবেশ প্রদান করে। এটি পরিদর্শন রুটিন, টাচস্ক্রিন ডিসপ্লে আপডেট, ডেটা লগিং এবং নেটওয়ার্ক যোগাযোগের সমসাময়িক ক্রিয়াকলাপকে সময় দ্বন্দ্ব ছাড়াই সক্ষম করে। এটি প্রোটোকল কাস্টমাইজেশনকে সহজ করে এবং প্লান্ট আইটি সিস্টেমের সাথে একীকরণের জন্য স্ট্যান্ডার্ড নেটওয়ার্কিং টুল সমর্থন করে।

কিভাবে চেকওয়েগার ক্যালিব্রেট করা হয়, এবং কত ঘন ঘন পুনঃক্রমিককরণ প্রয়োজন?
টাচস্ক্রিনে একটি নির্দেশিত একক-পয়েন্ট রুটিনের মাধ্যমে প্রত্যয়িত পরীক্ষার ওজন ব্যবহার করে ক্রমাঙ্কন করা হয়। রিক্যালিব্রেশন ফ্রিকোয়েন্সি অপারেটিং পরিবেশ এবং সুবিধার গুণমান সিস্টেমের উপর নির্ভর করে - নিয়ন্ত্রিত শিল্পগুলিতে দৈনিক বা প্রতি-শিফট যাচাইকরণ সাধারণ। সিস্টেমটি বিচ্ছিন্ন না করে ক্রমাঙ্কন সম্পন্ন করার অনুমতি দেয়।

সিস্টেম কি আমাদের বিদ্যমান MES বা ডাটাবেস সার্ভারের সাথে যোগাযোগ করতে পারে?
স্ট্যান্ডার্ড ইথারনেট ইন্টারফেস টিসিপি/আইপি যোগাযোগ সমর্থন করে। ডেটা ফরম্যাট এবং ট্রান্সমিশন প্রোটোকল কমিশনিংয়ের সময় প্রাপ্তি সিস্টেমের প্রয়োজনীয়তার সাথে মেলে। অ-মানক ইন্টিগ্রেশনের জন্য, প্রকৌশল দল প্রোটোকল ডকুমেন্টেশন প্রদান করতে পারে বা সেই অনুযায়ী ডেটা আউটপুট কনফিগার করতে পারে।

চেকওয়েগারের সর্বোচ্চ থ্রুপুট কী নির্ধারণ করে?
থ্রুপুট পণ্যের দৈর্ঘ্য, পরিবাহকের গতি এবং ওজন সংকেত স্থিতিশীল করার জন্য প্রয়োজনীয় ন্যূনতম সময় দ্বারা নির্ধারিত হয়। দীর্ঘ পণ্য বা উচ্চতর নির্ভুলতার প্রয়োজনীয়তার জন্য সাধারণত ধীর গতি বা বড় ওজনের অংশের প্রয়োজন হয়। গ্রাহকের পণ্যের নমুনা এবং গতির প্রত্যাশার উপর ভিত্তি করে ইঞ্জিনিয়ারিং পর্যালোচনার সময় থ্রুপুট অনুমান সরবরাহ করা হয়।

কিভাবে প্রত্যাখ্যান প্রক্রিয়া চেকওয়েগারের সাথে একত্রিত হয়?
কন্ট্রোলার ডিজিটাল I/O আউটপুট সরবরাহ করে যা বায়ুসংক্রান্ত পুশার, এয়ার ব্লাস্ট অগ্রভাগ বা ডাইভারটার গেট চালানোর জন্য কনফিগার করা যেতে পারে। আউটপুট সময় ট্র্যাক করা পণ্য অবস্থানের সাথে সিঙ্ক্রোনাইজ করা হয়। পণ্যের বৈশিষ্ট্য এবং লাইন বিন্যাসের উপর ভিত্তি করে সিস্টেম কনফিগারেশনের সময় নির্দিষ্ট প্রক্রিয়া এবং এর একীকরণ সংজ্ঞায়িত করা হয়।
